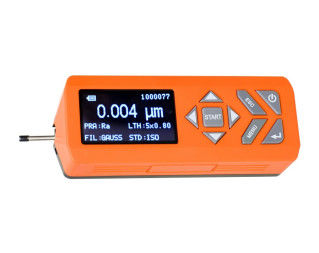

เครื่องวัดความหยาบผิว 200um เครื่องทดสอบความหยาบ SHT-180
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| เครื่องวัดความหยาบผิว: | เครื่องวัดความหยาบผิว สามารถวัดค่าพารามิเตอร์ความหยาบของรูแบน เอียง โค้ง และขนาดเล็ก | ||
|---|---|---|---|
| แสงสูง: | เครื่องทดสอบความหยาบผิว Johoyd 200um,เครื่องทดสอบความหยาบผิว 15 มม.,เครื่องทดสอบความหยาบผิว Johoyd SHT-180 |
||
เครื่องวัดความหยาบผิว สามารถวัดค่าพารามิเตอร์ความหยาบของรูแบน เอียง โค้ง และขนาดเล็ก
เครื่องมือวัดความหยาบผิวสำหรับห้องปฏิบัติการและไซต์การผลิต สามารถวัดความหยาบผิวของชิ้นส่วนกลึงต่างๆ รวมทั้งระนาบ มุมเอียง พื้นผิวทรงกระบอกด้านนอก พื้นผิวโค้ง รูเล็ก ร่อง และเพลา ฯลฯ ตามการวัดที่เลือก เงื่อนไข คำนวณ พารามิเตอร์ที่เกี่ยวข้องและแสดงผลการวัดและกราฟรูปร่างบน LCD อย่างชัดเจน
คุณสมบัติหลัก:
1. การออกแบบเมคคาทรอนิกส์ ขนาดเล็ก น้ำหนักเบา และสะดวกในการใช้;
2. เซ็นเซอร์อุปนัยความแม่นยำสูง
3 ใช้ชิป DSP เพื่อควบคุมและประมวลผลข้อมูล ความเร็วที่รวดเร็ว ใช้พลังงานต่ำ
4. ตัวกรองเกาส์;
5, 128 × 64 dot matrix OLED หน้าจอ LCD
6, แบตเตอรี่ลิเธียมไอออนในตัวแบบชาร์จไฟได้และวงจรควบคุมการชาร์จ, ความจุสูง, ไม่มีผลหน่วยความจำ, เวลาทำงานต่อเนื่องมากกว่า 20 ชั่วโมง;
7 ด้วยการปิดเครื่องอัตโนมัติ หน่วยความจำ และข้อมูลต่าง ๆ

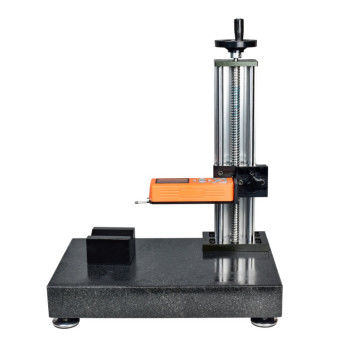

8, เซ็นเซอร์โค้งเสริม, เซ็นเซอร์รูเล็ก, แท่นวัด, ก้านต่อและอุปกรณ์เสริมอื่น ๆ
9. เข้ากันได้กับมาตรฐานแห่งชาติ ISO, DIN, ANSI และ JIS
10, ภาษาของระบบสามารถสลับไปมาระหว่างภาษาจีนและภาษาอังกฤษ, การบูตระบบภาษาจีนเริ่มต้น
11 หน่วยสามารถเปลี่ยนแปลงได้ตามลำดับ: ระบบงาน → ระบบนิ้ว;ค่าเริ่มต้นคือระบบงาน
พารามิเตอร์ทางเทคนิค :
| สิ่งของ | พารามิเตอร์ | |
| ช่วงการทดสอบ | แกน Z (แนวตั้ง) | 200μm |
| XAxis (แนวนอน) | 15mm | |
| ปณิธาน |
แกน Z (แนวตั้ง) |
0.01μm/±20μm |
| 0.02μm/±40μm | ||
| 0.04μm/±80μm | ||
|
การวัด โครงการ |
พารามิเตอร์ | Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc, Rco |
| มาตรฐาน | ISO, ANSI, DIN, JIS | |
| กราฟิก | เส้นโค้งอัตราแบริ่ง โปรไฟล์ความหยาบ โปรไฟล์โดยตรง | |
| กรอง | ตัวกรอง GAUSS | |
| ความยาวสุ่มตัวอย่าง (lr) | 0.25,0.8,2.5mm | |
| จัดอันดับความยาว(lน) | หลี่n= lr×nn=1~5 | |
| เซนเซอร์ | หลักการวัด | ตัวเหนี่ยวนำความแตกต่างของราง |
| สไตลัส | เพชรธรรมชาติ มุมกรวย 90 องศา รัศมีปลาย 5μm | |
| การวัดแรง | <4mN | |
| ตะกั่ว | คาร์ไบด์รัศมีทิศทางการเลื่อน 45mm | |
| ความเร็วในการเลื่อน | lr=0.25, Vt=0.135mm/s | |
| lr=0.8, Vt=0.5 มม. / วินาที | ||
| lร=2.5, Vt=1mm/s | ||
| ผลตอบแทน Vt=1mm/s | ||
| บ่งชี้ข้อผิดพลาด | น้อยกว่า ±10% | |
| ความแปรปรวนของตัวบ่งชี้ | น้อยกว่า 6% | |
| พลัง | แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ในตัว ชาร์จด้วย DC5V, เครื่องชาร์จ 800mA | |
| ขนาด | 158x63.5x46mm | |
| น้ำหนัก | ประมาณ 300g | |
| สภาพแวดล้อมในการทำงาน | อุณหภูมิ:-20℃ ~ 40℃ ความชื้น:< 90% RH | |
| สภาพแวดล้อมในการจัดเก็บและการขนส่ง | อุณหภูมิ:-40℃ ~ 60℃ ความชื้น:< 90% RH | |
ช่วงการวัด:
| พารามิเตอร์ | ช่วงการแสดงผล |
| รา,Rq | 0.005μm ~ 16μm |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 160μm |
การกำหนดค่ามาตรฐาน:
| โฮสต์ SHT-180 | 1 | เซ็นเซอร์มาตรฐาน | 1 |
| บล็อกมาตรฐานหลายบรรทัด | 1 | ขายึดแบบปรับได้ | 1 |
| อะแดปเตอร์ไฟฟ้า | 1 | คู่มือการใช้งาน | 1 |
| ใบรับรอง | 1 | ใบรับประกัน | 1 |
