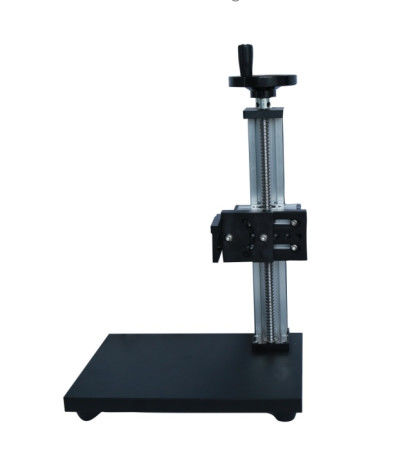

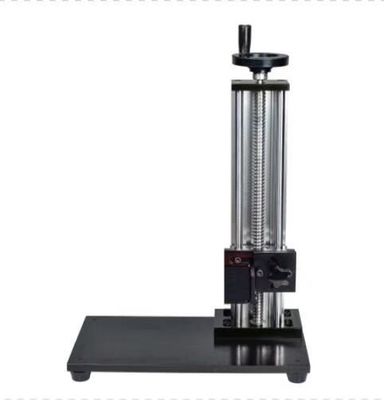

แท่นทดสอบความหยาบ (เหล็กหล่อ) JH-200

1 ภาพรวม:

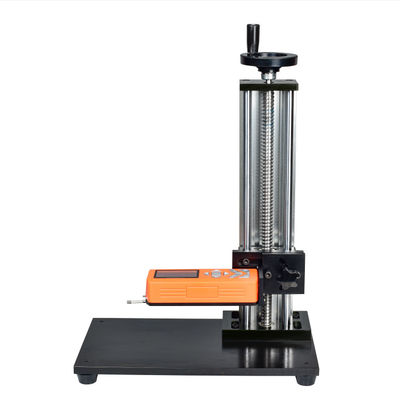

แท่นวัดความหยาบเป็นหนึ่งในอุปกรณ์เสริมหลักของเครื่องมือวัดความหยาบแบบพกพาเหมาะสำหรับเครื่องวัดความหยาบมือถือในประเทศต่างๆ TR200, TR210, NDT150 ฯลฯ และให้แพลตฟอร์มการวัดที่มีความแม่นยำสูงและระบบการยกคอลัมน์ซึ่งสามารถปรับได้อย่างง่ายดายเครื่องมือจะช่วยลดความยากลำบากในการใช้งานของ เครื่องมือโดยเฉพาะอย่างยิ่งเมื่อวัดชิ้นส่วนที่มีความแม่นยำสูง ผลกระทบจะชัดเจนมากขึ้นผลิตภัณฑ์นี้เหมาะสำหรับผู้ใช้ที่ใช้เครื่องมือวัดความหยาบจากผู้ผลิตรายอื่น (รวมถึงผู้ผลิตต่างประเทศ) แต่จำเป็นต้องปรับแต่งส่วนเชื่อมต่อพิเศษแน่นอนว่าผู้ใช้พิเศษเพื่อวัตถุประสงค์อื่นจะไม่ได้รับการยกเว้นสำหรับเซ็นเซอร์พิเศษ ต้องใช้ชุดอุปกรณ์เสริมนี้ในการปรับแต่งที่ซับซ้อนและแม่นยำ.

2. ชื่อของแต่ละส่วน:

รูปที่ 1 ชื่อแต่ละส่วนประกอบ

3.ขนาดแผ่นเชื่อมต่อ:

รูปที่ 2

4.การบำรุงรักษา:

1. ทำความสะอาดบ่อยและป้องกันสนิม

2. อย่าขยับแคร่ตลับหมึกไปด้านข้างอย่างแรง

3. เมื่อเคลื่อนย้าย ห้ามเคลื่อนย้ายคอลัมน์โดยตรง แต่ให้ย้ายแท่นเพื่อป้องกันไม่ให้คอลัมน์คลายและจัดตำแหน่งผิดพลาด

5.พารามิเตอร์ทางเทคนิค:

1. ยกสูง: 200 ± 1 มม.

2. ข้อผิดพลาดในการส่งคืน: ไม่เกิน 1/6 รอบของ handwheel;

3. ขนาดแท่นวัด: 260 มม. × 180 มม. × 20 มม.

คุณสมบัติ: ความแตกต่างของการยกคอลัมน์และระยะชักกลับมีขนาดเล็กมาก การยกคอลัมน์นั้นเบาและยืดหยุ่น ความแม่นยำของตำแหน่งนั้นแม่นยำและเชื่อถือได้

6. การกำหนดค่ามาตรฐาน:

หมายเหตุ: สามารถกำหนดข้อกำหนดในการปรับแต่งได้หลากหลายเพื่อให้เหมาะกับเครื่องมือวัดความหยาบประเภทต่างๆ ของผู้ผลิตหลายราย
